KI-Graveur – Schilder entwerfen, Gravur planen, fertigen

Funktionen

Alles für Schild, Gravur und Laser.

Ein Rechenkern, zwei Oberflächen: Desktop und Browser teilen sich Dokument, Werkzeuge und Ausgabe. Der Web-Dienst braucht kein Qt – deshalb läuft er auch auf 32-Bit-Debian.

Große Leinwand

Zoom, Verschieben, Lineal, Raster, Auswahlgriffe und Einrasten. Links die Elemente, rechts die Parameter, unten Werkzeugwege und G-Code.

Werkzeug je Zeile

Fräser, Gravierstichel, Laser oder Stift – jede Textzeile und jedes Element bekommt eigene Tiefe, Zustellung, Vorschub und Leistung.

Passende Füllung

Bahnparallel zur Kontur beim Fräsen, Schraffur mit Winkel beim Laser, Kreuzschraffur optional. V-Bit-Breite aus Tiefe und Spitzenwinkel.

Strichschriften

18 Hershey-Sätze für kleine Schilder: nur Linienzüge, keine Konturbildung, ein Durchgang. Ideal für 4–6 mm Schrift auf Metall und Furnier.

GRBL im Griff

Maschinenprofile, Parameter automatisch einlesen ($$), Lasermodus $32 beachten, direkt per USB senden – mit Trockenlauf und Not-Stopp.

Import mit Assistent

SVG, DXF, Raster, Gerber und Excellon. Der Assistent erkennt, was in der Datei steht, und fragt nur die fehlenden Werte ab – mit Live-Vorschau.

KI nur auf Wunsch

OpenAI-kompatibel, Ollama oder LM Studio – für Gestaltung, Parameter und Wegeprüfung. Ohne aktivierte Konfiguration findet kein Netzwerkzugriff statt.

Anbindungen

Nextcloud (WebDAV) für Projekte und Exporte, CNCjs (REST) für Programmtransfer und Status. Beide optional, standardmäßig aus – geplant für 1.3.

Einblicke

So ist die Oberfläche aufgebaut.

Die Bilder zeigen den geplanten Aufbau als maßstäbliche Entwürfe – keine Screenshots einer fertigen Version. Die Oberfläche entsteht mit Meilenstein 0.2.

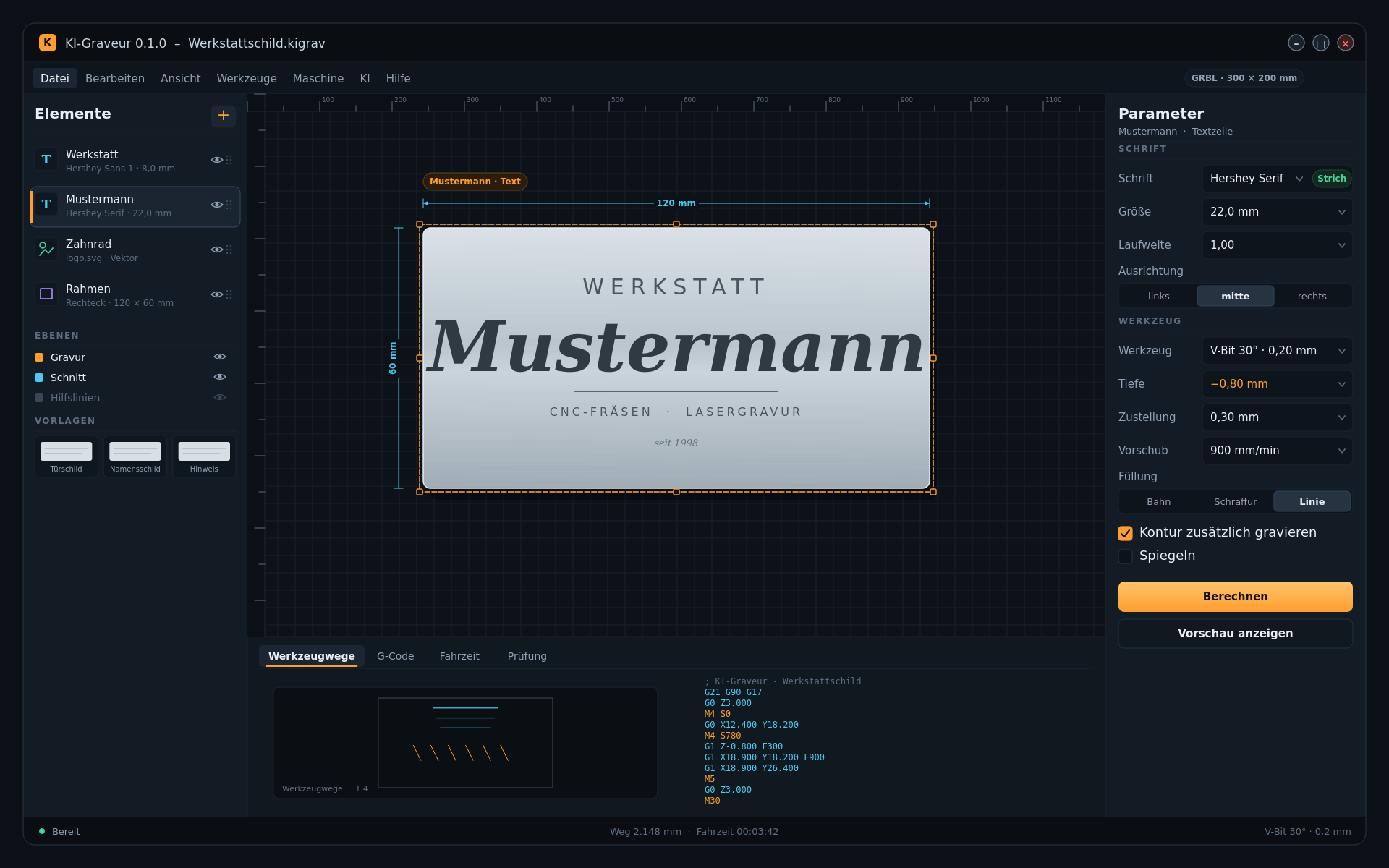

Editor-Entwurf mit Werkstattschild, Elementeliste, Parameterfläche und G-Code-Vorschau — **Editor**Elemente links, Leinwand in der Mitte, Parameter rechts, Werkzeugwege und G-Code unten.Entwurf

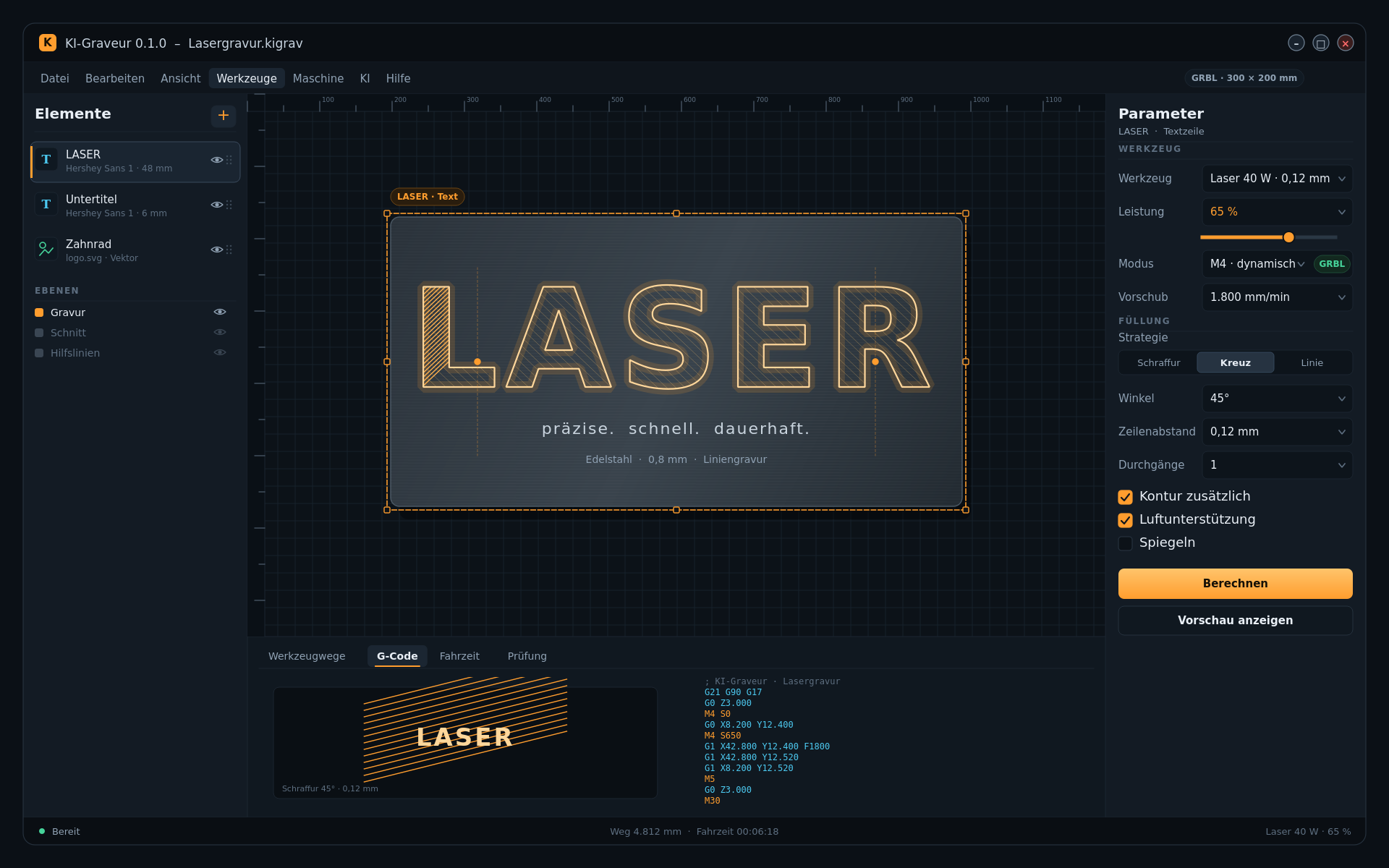

Laser-Entwurf mit schraffierter Gravur, Leistungsregler und M4-G-Code — **Laser**Schraffurwinkel, Leistung, Modus M4/M3 und G-Code im Blick.Entwurf

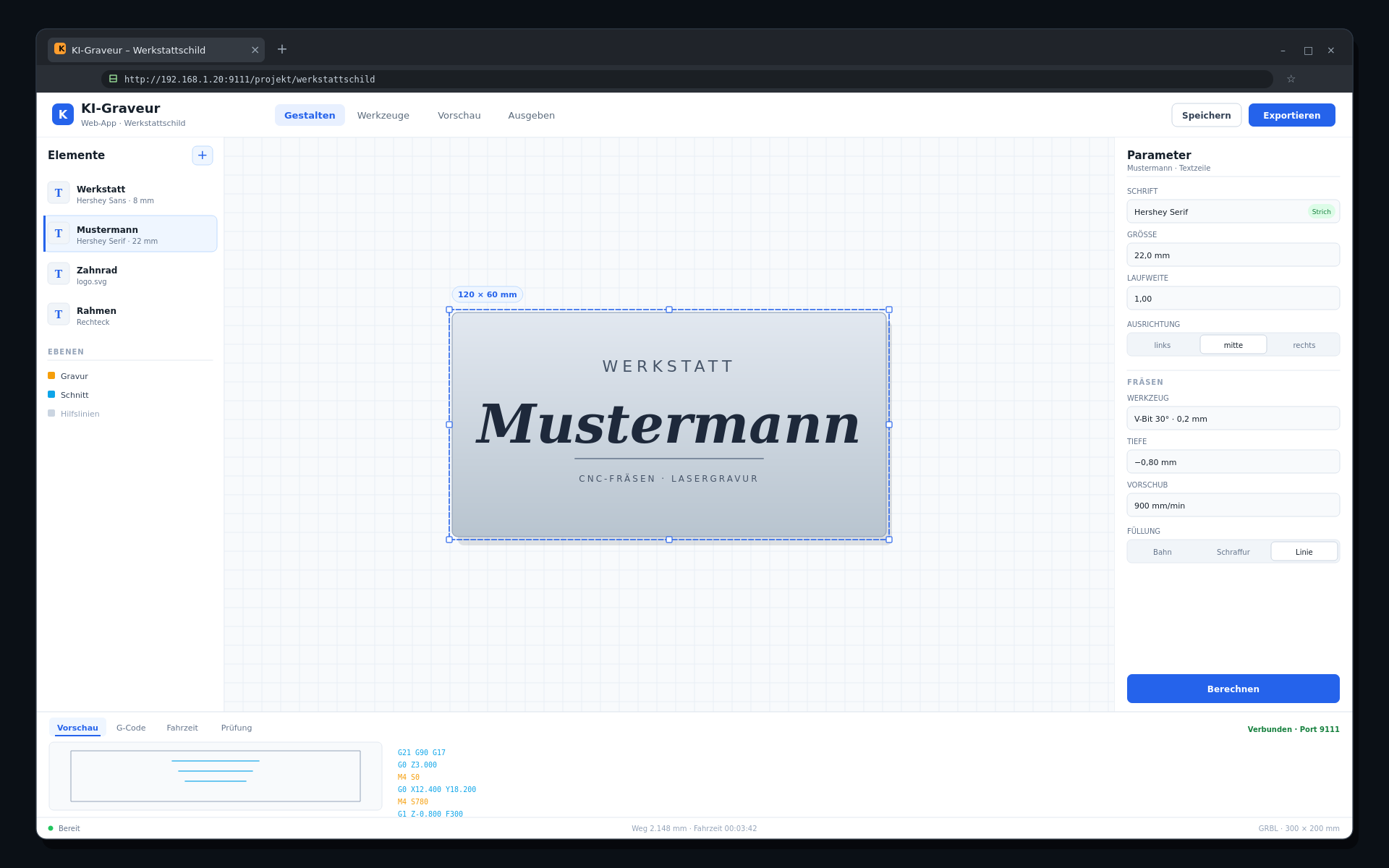

Web-App-Entwurf im Browser mit Elementeliste, SVG-Leinwand und Parameterformular — **Web-App**Gleiche Funktionen im Browser, eigenes Theme, erreichbar unter Port 9111.Entwurf

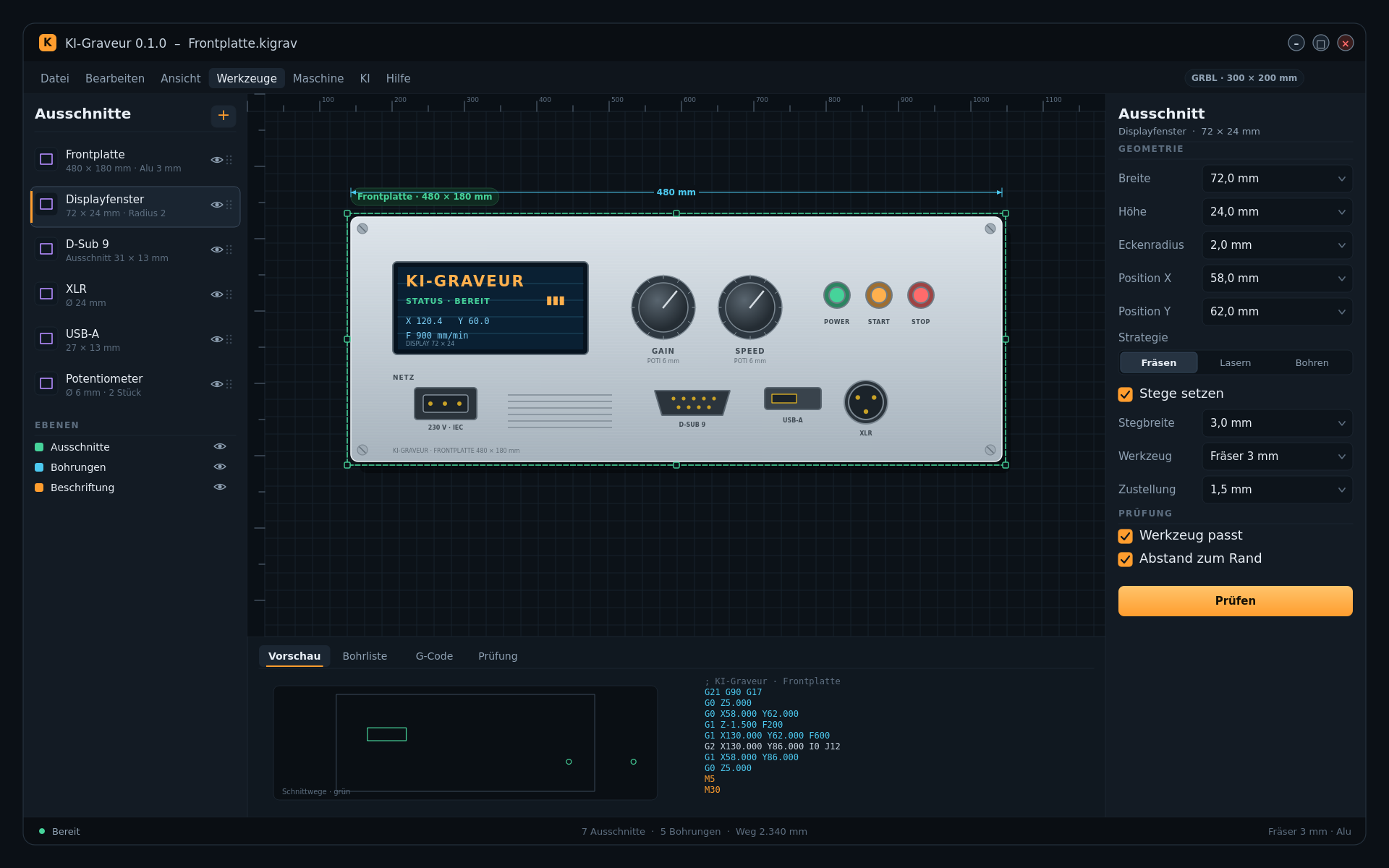

Frontplatten-Entwurf mit Display, Potentiometern, D-Sub, USB und XLR — **Frontplatte**Display, D-Sub, XLR, USB und Potentiometer mit Stegen und Prüfung.geplant 1.0

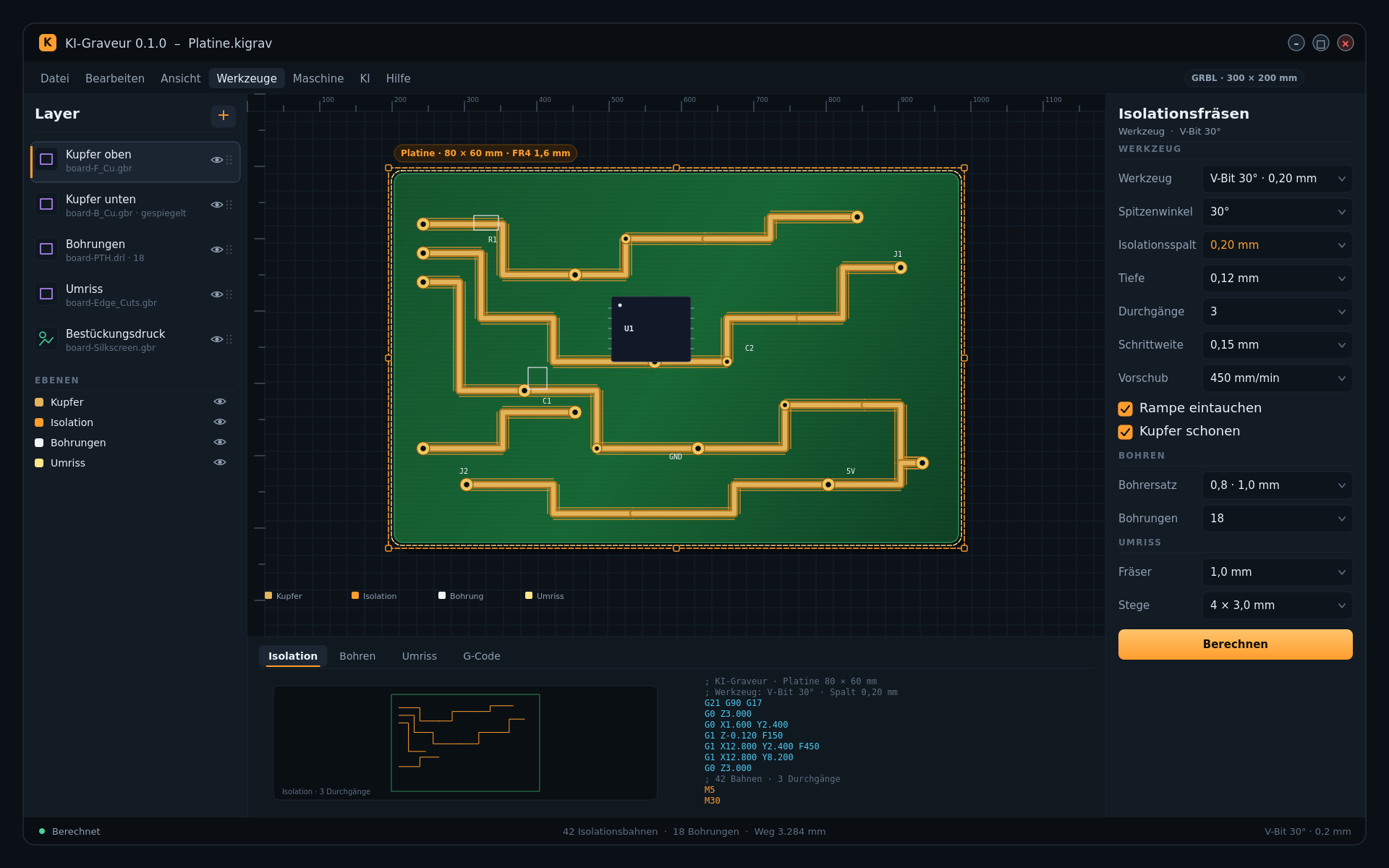

Platinen-Entwurf mit Kupferbahnen, Isolationswegen, Pads und Bohrungen — **Platine**Kupfer, Isolation, Bohrungen und Umriss – aus Gerber und Excellon.geplant 1.1

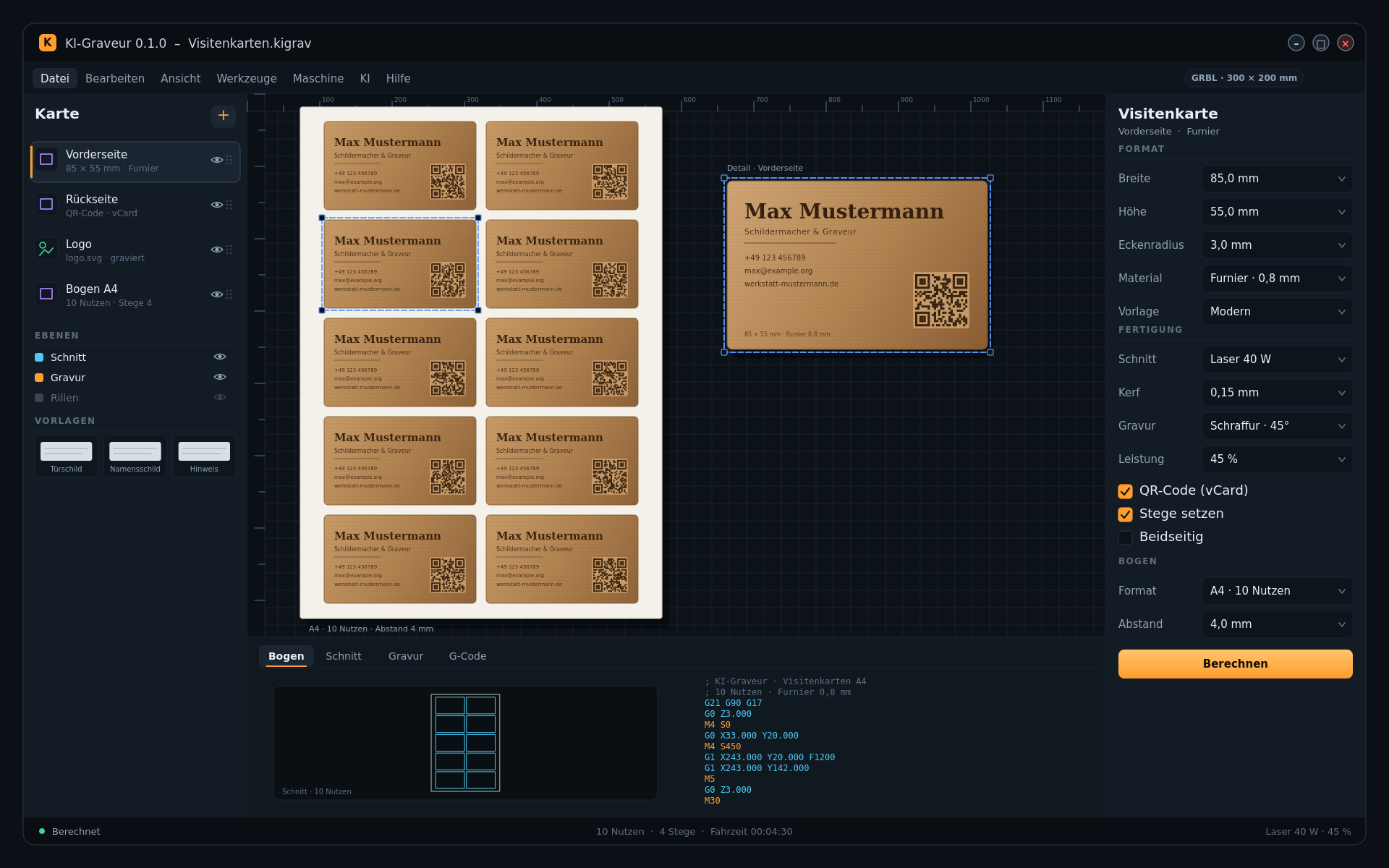

Visitenkarten-Entwurf mit A4-Bogen, zehn Karten, QR-Code und Detailansicht — **Laservisitenkarten**Zehn Karten auf A4, QR/vCard, Furnier und beidseitige Passmarken.geplant 1.2

Ablauf

Vier Schritte bis zur Maschine.

01
Gestalten

Rohling, Textzeilen, Grafik und Vorlagen. Millimeter durchgehend, Strich- oder Konturschrift.
02
Berechnen

Füllung, Zustellungen und Reihenfolge. Vorschau mit Eilgang, Schnitt und Eintauchen.
03
Prüfen

Werkzeug zu groß, Zustellung zu tief, Weg außerhalb des Arbeitsbereichs – Warnungen vor dem Start.
04
Ausgeben

G-Code für GRBL/Marlin, DXF, SVG, PDF 1:1 oder direkt per USB senden. Trockenlauf inklusive.

Dokumenttypen

Vom Schild bis zur Platine.

Ein Projektformat für alle Aufgaben. Jeder Typ bringt eigene Prüfungen, Werkzeuge und Ausgaben mit – ohne Zusatzsoftware.

ab 0.2

Schilder

Text, Logo und Formen, Werkzeug je Zeile, bahnparallele Füllung oder Schraffur.

Entwurf einer Frontplatte mit Ausschnitten

ab 1.0

Frontplatten

Genormte Ausschnitte, Bohrungen, Stege und Beschriftung für Gehäuse und 19-Zoll-Einschübe.

Entwurf einer Platine mit Isolationswegen

ab 1.1

Platinen

Gerber und Excellon einlesen, Isolationsfräsen, Bohren und Umriss mit Stegen.

ab 1.2

Laservisitenkarten

85 × 55 mm, QR/vCard, zehn Nutzen auf A4, Furnier oder Acryl, beidseitig mit Passmarken.

Web-App

Im Browser. Im LAN. Auch auf 32-Bit.

Der Web-Dienst läuft auf Debian 12 ohne Qt und ohne pip – aus den Debian-Paketen, auch auf i386. Entworfen wird am Rechner, gefertigt wird an der Maschine.

systemd-Dienst ki-graveur-web, Port 9111
Projekte und Uploads unter /var/lib/ki-graveur
gleiche Panels und Funktionen wie auf dem Desktop
ohne Anmeldung für ein vertrauenswürdiges LAN gedacht
optional: Nextcloud und CNCjs serverseitig anbinden

Der Dienst ist nicht für das offene Internet gedacht. Für Zugriff von außen gehört ein Reverse Proxy mit TLS und Zugriffsschutz davor.

Debian 12 · Installation

# Web-Dienst installieren
$ sudo apt install ./ki-graveur-web_0.1.0_all.deb
# port = 9111 eintragen
$ sudo nano /etc/ki-graveur/web.toml
$ sudo systemctl restart ki-graveur-web

# im Browser öffnen
http://192.168.1.20:9111

Dienst aktiv · Daten bleiben auf dem Server

Systemanforderungen

Schlank auf allen drei Wegen.

Ziel	System	Empfohlen	Besonderheit
Linux	x86_64, glibc 2.31+	4 GB RAM, 1280 × 800	PySide6 6.10, Paket bringt die Laufzeit mit
Windows	10 / 11, x86_64	4 GB RAM, 1280 × 800	Setup ohne Administratorrechte, eingebettetes Python
Web	Debian 12, i386 oder amd64	2 GB RAM, 300 MB Platte	kein Qt, kein pip, systemd, Port 9111
Browser	Chrome, Firefox, Edge (aktuell)	–	SVG-Leinwand, JSON-API
Maschine	GRBL 1.1, Marlin, generisch	USB-Seriell	optional CNCjs statt direktem Sender

32-Bit gibt es ausschließlich für die Web-Variante. Qt6 und PySide6 sind nicht als 32-Bit verfügbar; eine 32-Bit-Desktop-App ist daher nicht möglich.

Download

Version 0.1.0

Erste Pakete erscheinen mit Meilenstein 0.1. Sobald die Dateien im Ordner downloads/ liegen, werden die Schaltflächen automatisch aktiv – ohne Änderung an dieser Seite.

Prüfsummen liegen als SHA256SUMS bei.
